真空焊接波纹管

什么是真空焊接波纹管？真空焊接波纹管是指用超薄（厚度：005~20毫米）不锈钢板材内／外径连续焊接而形成的具有弹性的波纹形状的机械零件。真空焊...

我们在这里专业解决你的问题
马上联系我们吧

立即联系我们

什么是真空焊接波纹管？

真空焊接波纹管是指用超薄（厚度：005~20毫米）不锈钢板材内／外径连续焊接而形成的具有弹性的波纹形状的机械零件。

真空焊接波纹管是使用于往返运动及剧烈弯曲的场合，并起到密封作用的精密部件。

焊接金属波纹管广泛用于半导体加工、航空航天和国防工业、高真空设备、同步辐射光源、仪表仪器等工业场合。

焊接金属波纹管的有效利用

由于其气密性，耐久性，耐腐蚀和耐热性能，波纹管被广泛应用干多种工业领域，包括：半导体加工生产线。其可靠性已在国防工业使用的50年间得到很好证明，并加速了该产品的推广应用。由于这些焊接波纹管是由非常薄（约0.1毫米），多层的金属片焊接而成，因此安装时需特别注意。

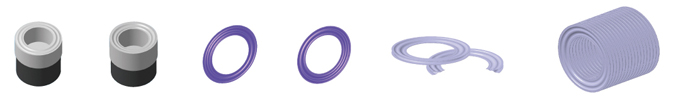

结合片

结合片是将一对凸片和凹片焊接在一起（内径焊接）

波纹管

波纹管是由2个或多个结合片焊接而成（外径焊接）

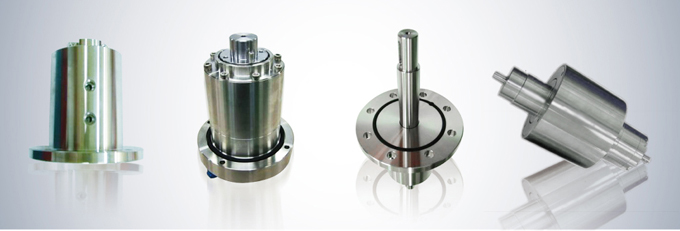

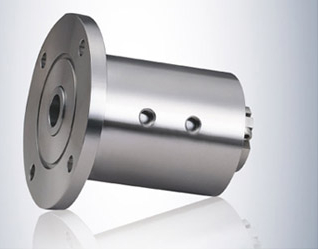

磁流体和密封原理简介

磁流体是将磁性纳米粒子混合到经过特殊处理的液体后形成的胶状液体。它同时具有流体和磁体这两种性质。

磁流体密封技术是通过磁流体在磁场领域的特性响应实现。

磁流体密封的密封原理是：当磁流体进入由高品质的永磁体、高超的极靴和极轴所产生的磁通量回路的间隙中时，在磁场的影响下，几个O型的流体循环将在磁流体间隙下行成，磁流体将在磁场中轻微运动，从而将产生抗拒压差的磁力。当磁力和压差达到一个新的平衡时，则实现密封功能。

磁密封的应用范围

半导体设备，太阳能设备，TFTLCD设备，真空镀膜机，单晶炉，多晶炉等。

磁流体密封件装置使用说明

1．灰尘和溶剂（水、油、酒精、丙酮、氟利昂等）不能侵入磁流体密封装置；

2．泄漏检查使用氦质谱检漏仪进行：

3．不得加上超出规定的压力，真空场合时加压1。加压场合时，只能加压到技术说明规定的压力为止；

4．磁流体密封装置的转轴在静止时，对真空腔抽真空或真空中长时间停止后再运转时，会导致真空压力上升，这个是磁流体密封装置的固有现象，可以通过提早起动等措施来消除；

5．水冷产品使用时，需使用常温、压力为1~3的水，冷却水可以使用普通的自来水(氯离子200mg/L，铁离于0.3mg/L)。此外，装置内不能结水，因为这样会导

致轴承生锈，从而使回转不良。

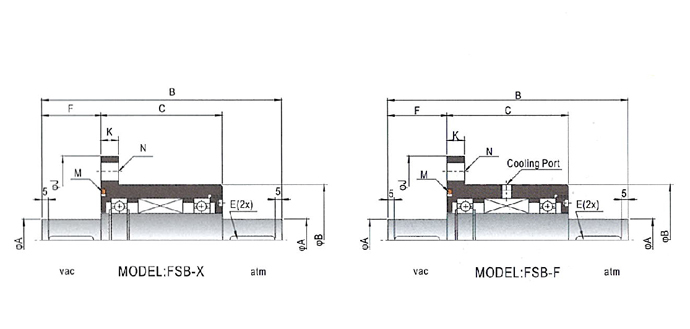

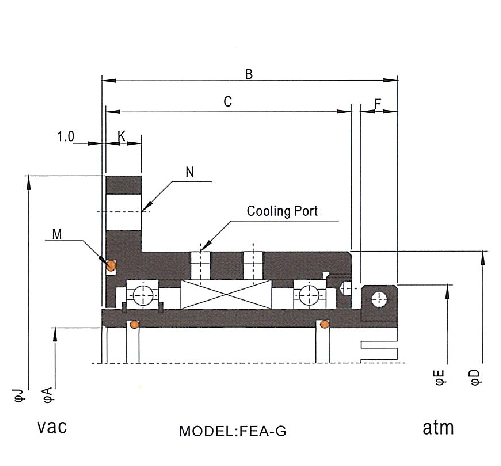

轴径（孔）	010	020	025	030	040	050
A
B	78	82.5	88	93	96	98
C	64	68.5	74	79	80	82
D	51	63	71	78	86	98
E	347	44	49	54	69	79
F	10	10	10	10	12	12
M
N
J	90	105	120	145	145	145
K	10	10	10	10	10	10
真空程度（Pa）
泄漏率（）
抗压力 (MPa)	0.2
温度范围	0~80℃
密封材料	稳定气体/ Non-active gas
轴承型号	16003	6906	6907	6908	6910	6912
壳体材料	非磁性触点不锈钢/ Non-Magnetic contactor stainless steel
轴（衬套）材料	触点不锈钢/ Contactor stainless steel
水冷却	是的/ Yes
