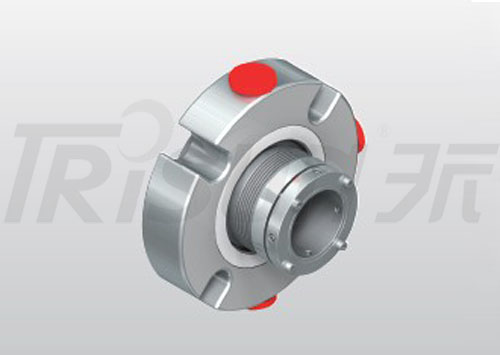

TSMB-C02(金属波纹管密封件 替换 CHESTERTON 186HT )
TSMB-C02 技术参数： 压力：2MPa 速率：20m/s 温度：-73℃～+427℃ 动环(碳化硅/石墨/碳化钨） 静环(碳化硅/碳化钨） 辅助密封(柔性石墨） 金属波纹管(SUS316L/...
我们在这里专业解决你的问题
马上联系我们吧
- 电话:0086-21-58355541
- 传真:0086-21-58353141
- 邮箱: trisun24@trisunltd.com（销售）

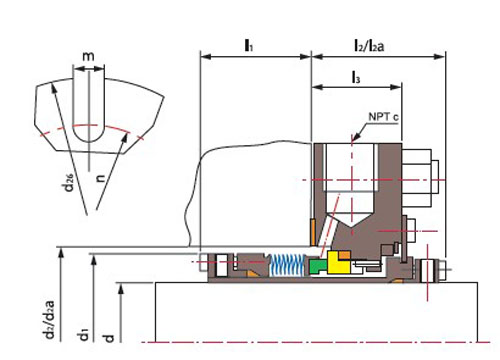

TSMB-C02
技术参数：
压力：≤2MPa
速率：≤20m/s
温度：-73℃～+427℃
动环(碳化硅/石墨/碳化钨）
静环(碳化硅/碳化钨）
辅助密封(柔性石墨）
金属波纹管(SUS316L/AM350/Inconel718/钛材/哈氏C/合金20)
其它部件(不锈钢/钛材/哈氏-C)
|
d |
d26 |
d2 |
d2a |
d1 |
l1 |
l2 |
l2a |
n |
m |
l3 |
c |
||
|
max |
min |
min |
max |
min |
max |
max |
3/8" |
1/2〞 |
5/8" |
max |
max |
||
|
1.125 |
4.250 |
2.000 |
2.250 |
1.940 |
1.640 |
1.920 |
2.050 |
3.120 |
3.240 |
\ |
0.500 |
1.260 |
3/8 |
|
1.125 |
4.250 |
1.880 |
2.130 |
0.810 |
1.580 |
1.920 |
2.050 |
2.870 |
\ |
\ |
0.440 |
1.260 |
3/8 |
|
1.250 |
4.500 |
2.250 |
2.380 |
2.170 |
1.680 |
1.920 |
2.050 |
3.190 |
3.310 |
\ |
0.500 |
1.260 |
3/8 |
|
1.375 |
4.750 |
2.380 |
2.630 |
2.300 |
1.680 |
1.990 |
2.110 |
3.490 |
3.620 |
\ |
0.560 |
1.320 |
3/8 |
|
1.375 |
4.250 |
2.130 |
2.380 |
2.060 |
1.640 |
1.920 |
2.050 |
3.240 |
\ |
\ |
0.440 |
1.260 |
3/8 |
|
1.500 |
5.250 |
2.500 |
2.750 |
2.420 |
1.680 |
1.990 |
2.110 |
3.620 |
3.740 |
\ |
0.560 |
1.320 |
1/2 |
|
1.625 |
5.500 |
2.630 |
2.880 |
2.550 |
1.680 |
1.990 |
2.110 |
3.740 |
3.870 |
\ |
0.560 |
1.320 |
1/2 |
|
1.750 |
5.750 |
2.750 |
3.000 |
2.670 |
1.680 |
1.990 |
2.110 |
3.870 |
3.990 |
\ |
0.560 |
1.320 |
1/2 |
|
1.875 |
6.000 |
2.880 |
3.250 |
2.800 |
1.800 |
2.050 |
2.170 |
4.120 |
4.240 |
\ |
0.560 |
1.380 |
1/2 |
|
2.000 |
6.250 |
3.000 |
3.380 |
2.920 |
1.800 |
2.050 |
2.170 |
4.240 |
4.370 |
4.490 |
0.690 |
1.380 |
1/2 |
|
2.125 |
6.250 |
3.130 |
3.500 |
3.050 |
1.800 |
2.050 |
2.170 |
4.370 |
4.490 |
4.620 |
0.690 |
1.380 |
1/2 |
|
2.250 |
6.500 |
3.250 |
3.630 |
3.190 |
1.800 |
2.050 |
2.170 |
4.490 |
4.620 |
4.740 |
0.690 |
1.380 |
1/2 |
|
2.375 |
6.500 |
3.380 |
3.630 |
3.310 |
1.800 |
2.110 |
2.240 |
4.490 |
4.620 |
4.740 |
0.690 |
1.450 |
1/2 |
|
2.500 |
6.500 |
3.500 |
3.750 |
3.440 |
1.800 |
2.110 |
2.240 |
4.620 |
4.740 |
4.870 |
0.690 |
1.450 |
1/2 |
|
2.625 |
6.750 |
3.750 |
4.000 |
3.630 |
1.830 |
2.110 |
2.240 |
4.870 |
4.990 |
5.120 |
0.690 |
1.450 |
1/2 |
|
d |
d26 |
d2 |
d2a |
d1 |
l1 |
l2 |
l2a |
n |
m |
l3 |
c |
||
|
max |
min |
min |
max |
min |
max |
max |
10mm |
12mm |
16mm |
max |
max |
||
|
25 |
108 |
48 |
54 |
46 |
42 |
49 |
52 |
76 |
78 |
\ |
13 |
32 |
3/8 |
|
30 |
108 |
51 |
57 |
49 |
42 |
49 |
52 |
79 |
82 |
\ |
13 |
32 |
3/8 |
|
32 |
114 |
57 |
60 |
55 |
43 |
49 |
52 |
81 |
99 |
\ |
13 |
32 |
3/8 |
|
35 |
121 |
60 |
67 |
58 |
43 |
50 |
54 |
89 |
92 |
\ |
14 |
34 |
3/8 |
|
38 |
133 |
64 |
70 |
61 |
43 |
50 |
54 |
92 |
95 |
\ |
14 |
34 |
1/2 |
|
40 |
140 |
67 |
73 |
65 |
43 |
50 |
54 |
95 |
98 |
\ |
14 |
34 |
1/2 |
|
42 |
140 |
67 |
73 |
65 |
43 |
50 |
54 |
95 |
98 |
\ |
14 |
34 |
1/2 |
|
45 |
146 |
70 |
76 |
68 |
43 |
50 |
54 |
98 |
101 |
\ |
14 |
34 |
1/2 |
|
50 |
159 |
76 |
80 |
74 |
46 |
52 |
55 |
108 |
111 |
114 |
18 |
35 |
1/2 |
|
55 |
159 |
79 |
89 |
77 |
46 |
52 |
55 |
111 |
114 |
117 |
18 |
35 |
1/2 |
|
60 |
165 |
86 |
92 |
84 |
46 |
54 |
57 |
114 |
117 |
120 |
18 |
37 |
1/2 |
|
65 |
165 |
89 |
95 |
87 |
46 |
54 |
57 |
117 |
120 |
123 |
18 |
37 |
1/2 |
